（特別說明：長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產，以下為實驗設備基礎參數，如需定制請電話聯系）

1、主要技術參數：

①直流電機功率：125W；

②調速范圍：0~200 rpm；

③直線位移傳感器（WYDC-200L）：L=200mm；

④光柵角位移傳感器（MOC70T3）：1000脈沖/轉；

⑤曲柄長度可調范圍：20~60mm；

導桿長度可調范圍：50~150mm；

連桿長度可調范圍：50~220mm；

滑塊偏心距：0~10mm；

⑥可拼裝機構類型：2種；

⑦外形尺寸：820×472×1000 mm；

⑧重量：75kg。

⒉、基本配置：

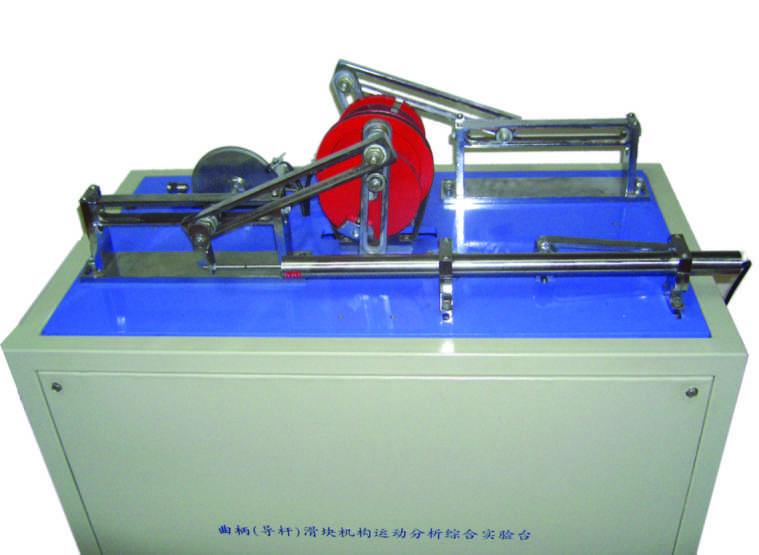

①結構為柜式實驗臺機架；

②直流電動機及帶傳動裝置；

③由曲柄、導桿、連桿和滑塊組成的實驗機構及其對稱機構；

④直線位移傳感器一個：WYDC-200L；

⑤光柵角位移傳感器（MOC70T3）：1000脈沖/轉；

⑥數據采集系統一套；配套教學軟件一套；

⑦隨機工具一套；

3、實驗內容：

①曲柄滑塊機構、曲柄導桿滑塊機構的虛擬設計及實物機構拼裝；

②曲柄的運動檢測，滑塊運動仿真及實測對比分析；

③前級帶傳動的彈性滑動對曲柄（導桿）滑塊機構速度波動的影響

④機架振動檢測及對稱和非對稱機構平衡實驗；

⑤連桿上點的運動軌跡虛擬分析。

4、性能特點：

①可進行曲柄滑塊機構及牛頭刨床機構的簡單拼裝；并對曲柄及滑塊進行運動檢測與仿真；

②所有桿構件長度及滑塊偏心距均可進行無級調節；

③實驗機構配置對稱機構，可測試分析對稱機構和不對稱機構的平衡性能。

④檢測系統集數據采集與電機調節控制于一體；

⑤測試系統采用先進的AVR系列單片機系統，以串口通訊，測試數據精度高、速度快、穩定；

⑥驅動直流電機可進行無級調速，以滿足實驗機構的不同運動要求；

⑦⑥測試分析軟件設置有實驗教學界面，方便學生自己動手進行實驗，適應應開放性實驗教學的需要。

⑧該系統上層軟件對用戶開放源代碼，便于用戶對軟件進行第二次開發；

⑨實驗臺平臺以槽鋼為主要結構，實驗機構和傳動部分均在平臺上進行裝配。

5、造型及表面處理：

①造型美觀、大氣、實物感強；

②運動構件加工精細；

③主要構件外露表面鍍鉻；其他構件表面防銹處理加噴塑；
