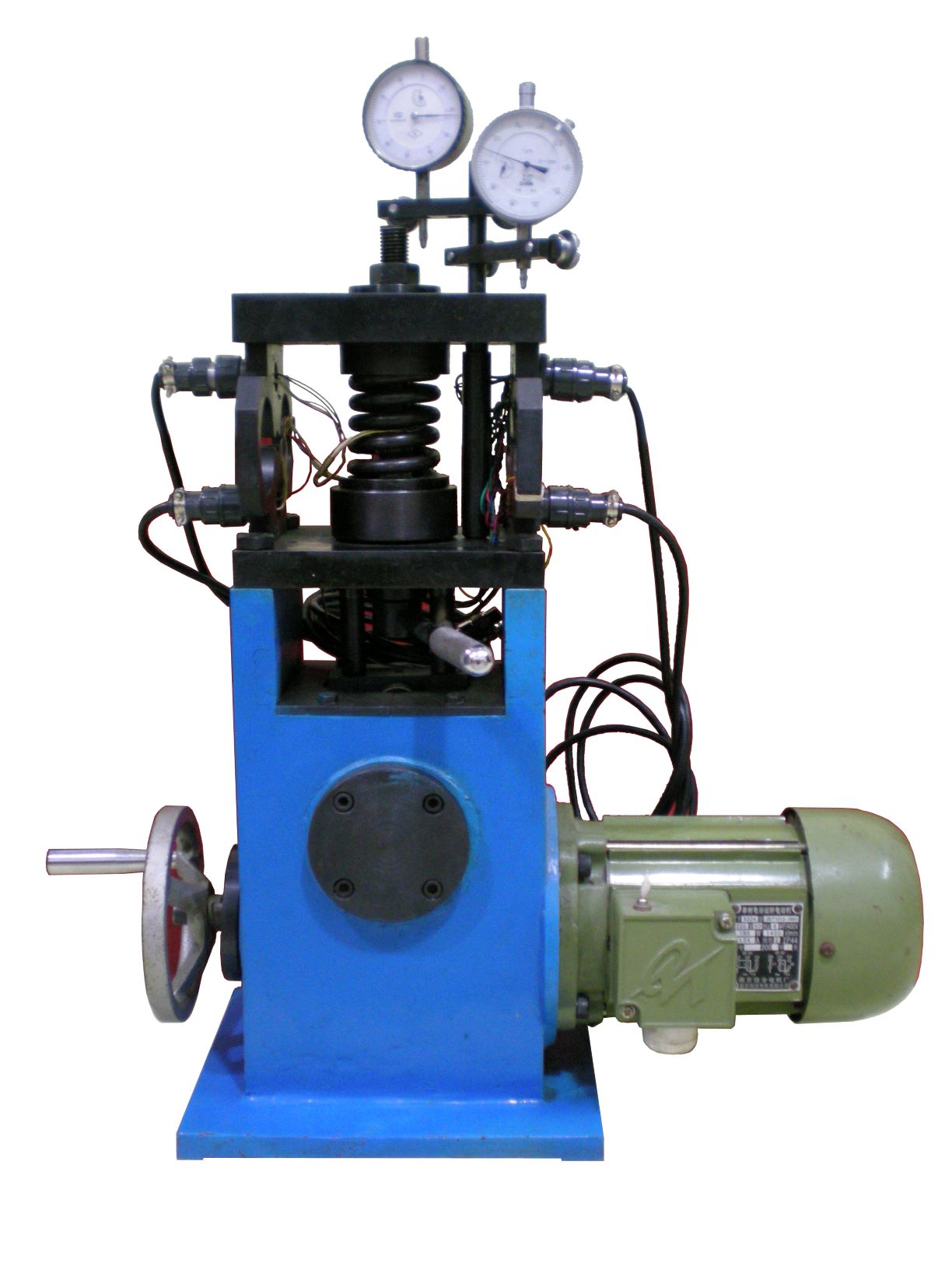

JYLS-B靜動態螺栓綜合實驗臺

產品簡介：

7x24小時咨詢熱線 13667316246  13606500984

通過微信聯絡

一、功能及特點：

1、      能進行螺栓靜動態受力、變形、剛度、軸向載荷、預緊拉力等實驗.

2、      專用測試分析軟件能對螺栓靜動態進行相關的檢測，并能對比實測和仿真曲線，曲線可打印。

3、      所有被測試元件采用全橋測試電路，各應變測試結構穩定、重復性好、精度高。

4、      采用單相交流電機（220V電源），方便啟動電機進行靜動態螺栓實驗。

5、     專用測試分析軟件具有多媒體教學功能，學生可通過軟件中的實驗說明自主進行實驗，并通過軟件進行試驗報告的編輯。

二、實驗目的

1、了解螺栓聯接在擰緊過程中各部分的受力情況。

2、計算螺栓相對剛度，并繪制螺栓聯接的受力變形圖。

3、驗證受軸向工作載荷時，預緊螺栓聯接的變形規律，及對螺栓總拉力的影響。

4、通過螺栓的動載實驗，改變螺栓聯接的相對剛度，觀察螺栓變應力幅值的變化，以驗證提高螺栓聯接強度的各項措施。

三、實驗項目

1、基本螺栓聯接靜動態實驗。

2、增加螺栓剛度的靜動態實驗。

3、增加被連接件剛度的靜動態實驗。

4、改用彈性墊片的靜動態實驗。

四、基本配置：

1、LYS-C螺栓聯接綜合實驗臺：1臺；

2、靜動態測量儀：1臺；

3、專用扭力扳手0-200Nm：1把；

4、量程為0-1mm的千分表：2個；

5、使用說明書：1份；

6、實驗指導書：1份；

五、主要技術參數：

1、電阻應變阻值：R=120Ω

2、靈敏系數：k=2.20

3、中間最大螺栓直徑：d=16mm

4、單相交流電機：180W

5、電機最大轉速：1400轉/分鐘

6、重量：39Kg
