（特別說明：長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產，以下為實驗設備基礎參數，如需定制請電話聯系）
實驗臺特點
1. 采用移動式液壓泵站，雙泵供油，蓄能器穩壓，壓差反饋恒壓加載，高壓濾油器過濾，風冷卻器和電加熱控溫。
2. 選用高性價比計算機，標準DAQ數據采集卡，高性能傳感器，高效的專業測控軟件組成“虛擬儀器”測控系統。
3. 突出“軟件就是儀器”的新概念，設計功能更豐富，具有更直觀友好軟面板的信號發生器和紋號分析儀等“虛擬儀器”代替昂貴的傳統儀器。
4. 具有強大的數據采集與處理功能，可實時采集壓力、流量、位移、溫度等信號，并可方便的實現數據存儲、壓縮及顯示。
5. 硬件，軟件均采取防干擾措施，保證系統運行安全可靠。
6. 采用模塊化、標準化等開放式結構與技術，保證系統的可擴展性和可移植性。
7. 操作臺面采用鑄鐵面板經精加工而成，平面安裝，保證實驗的穩定性及數據的精確性。
實驗項目：
一、電液比例閥基本特性實驗；
a. 穩態控制特性
b. 穩態負載特性
c. 階躍響應特性
d. 頻率響應特性
二、電液比例流量閥實驗；
a. 穩態控制特性實驗
b.穩態負載特性實驗
c. 輸入電流階躍響應特性實驗
三、流體力學實驗項目
1. 液阻特性實驗
a. 環形縫隙流量壓力特性實驗
b. 細長小孔流量壓力特性實驗
c. 薄壁小孔流量壓力特性實驗
四、液壓元件性能實驗
1. 液壓泵靜態動態特性實驗：
a. 流量—壓力特性
b. 容積效率—壓力特性
c. 總效率—壓力特性
d. 輸入功率—壓力特性
e. 液壓泵動態特性測試實驗
2. 溢流閥靜態動態性能實驗
a. 調壓范圍與壓力穩定性測試
b. 卸荷壓力與壓力損失測試
c. 穩態壓力—流量特性（啟閉特性）
d. 溢流閥動態特性測試實驗
3. 流量閥靜態特性實驗
a. 節流閥穩態流量—壓力特性
b. 調速閥穩態流量—壓力特性
五、液壓回路性能實驗
1. 節流調速回路性能實驗
a. 節流閥進油回路速度—負載特性
b. 節流閥旁路回路速度—負載特性
c. 調速閥進油回路速度—負載特性
六、壓力控制回路
1. 調壓回路:
a. 單級調壓回路
b. 單級遠程調壓回路
c. 兩級調壓回路
d. 兩級遠程調壓回路
e. 三級調壓回路
f. 雙壓回路
2. 減壓回路
a. 一級減壓回路
b. 二級減壓回路
3. 保壓回路
a. 單向閥保壓回路
b. 液控單向閥保壓回路
c. 換向閥保壓回路
d. 蓄能器保壓回路
e. 輔助泵保壓回路
4. 卸荷回路
a. 三位四通M型中位機能換向閥卸荷回路
b. 三位四通H型中位機能換向閥卸荷回路
c. 二位二通電磁換向閥卸荷回路
d. 先導式溢流閥控制卸荷回路
e. 行程閥控制卸荷回路
f. 壓力控制卸荷雙泵供油回路
g. 電磁閥控制卸荷雙泵供油回路
5. 平衡回路
a. 順序閥平衡回路
b. 液控單向閥平衡回路
c. 單向節流閥平衡回路
d. 液控單向閥和單向節流閥的平衡回路
e. 平衡與保壓回路
f. 液控順序閥平衡回路
6. 緩沖回路
a. 調速閥緩沖回路
b. 溢流閥緩沖回路
七、速度控制回路
1. 節流閥控制回路
a. 節流閥進油節流調速回路
b. 調速閥進油節流調速回路
c. 節流閥回油節流調速回路
d. 節流閥旁路節流調速回路
e. 調速閥旁路節流調速回路
f. 單節流閥雙向進油節流調速回路
g. 單節流閥雙向回油節流調速回路
h. 雙節流閥雙向進油節流調速回路
i. 雙節流閥雙向回油節流調速回路
j. 有背壓閥的進油節流調速回路
k. 調速閥回油節流調速回路
2. 容積節流調整回路
a. 調速閥在進油路容積節流調速回路
b. 調速閥在回油路容積節流調速回路
3. 增速回路
a. 單向閥控制差動連接增速回路
b .二們?nèi)姶艙Q向閥差動連接增速回路
c. 用蓄能器的增速回路
4. 速度變換回路
a. 用行程閥的快慢速換接回路
b. 二位二通電磁閥差動連接速度變換回路
c. 二位三通電磁閥差動連接速度變換回路
d. 調速閥串聯速度變換回路
e. 調整閥并聯進油控制速度變換回路
f. 調整閥并聯回油控制速度變換回路
g. 雙向速度變換回路
h. 進油控制速度變換回路
i. 回油控制速度變換回路
j. 快慢速轉換回路
k. 液控單向閥控制速度變換回路
八、方向控制回路
1. 換向回路
a. 二位四通電磁閥控制連續往復運動回路
b. 三位四通電磁閥控制連續往復運動回路
2. 鎖緊回路
a. 三位四通電磁換向閥O型中位機能鎖緊回路
b. 三位四通電磁換向閥M型中位機能鎖緊回路
c. 單向閥鎖緊回路
d. 液控單向閥鎖緊回路
九、多缸控制回路
1. 順序動作回路
a. 壓力繼電器控制的順序動作回路
b. 單順序閥控制的順序動作回路
c. 行程開關控制二位電磁閥順序動作回路
d. 行程閥控制的順序動作回路
e. 雙順序閥控制的順序動作回路
f. 順序閥與行程開關聯合控制的順序動作回路
g. 壓力繼電器與行程開關聯合控制的順序動作回路
2. 同步動作控制回路
a. 調速閥出油節流同步回路
b. 調速閥進油節流同步回路
c. 進油節流雙向同步回路
d. 回油節流雙向同步回路
3. 主輔缸工作循環回路
a. 主、輔油缸工作循環回路
技術參數：
定量葉片泵，型號YB1-10
額定壓力 6.3Mpa
排量 10ml/r
轉速 1450r/min
驅動功率 2.2KW
變量葉片泵，型號YBX-16
排量 16ml/r
轉速 1450r/min
額定壓力 6.3Mpa
驅動功率 3KW
實驗配置：

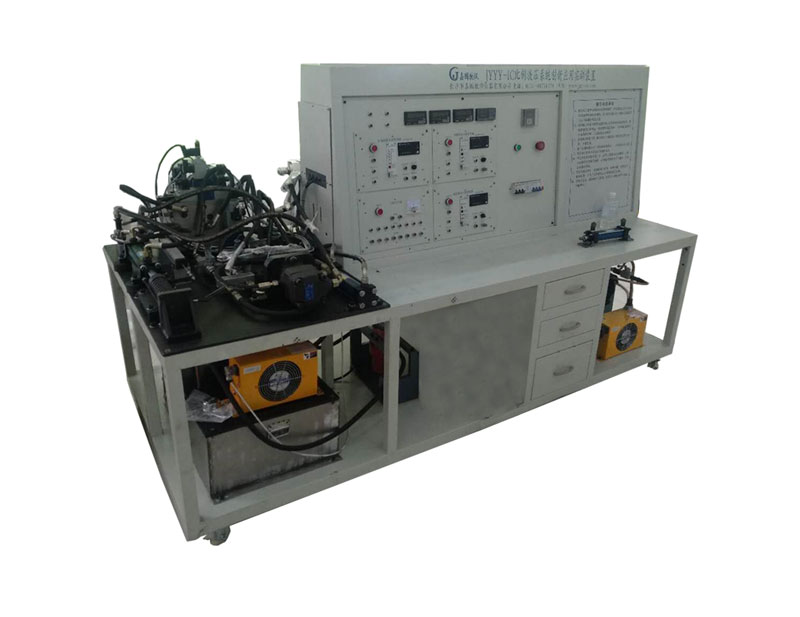

JYYB-ID電液比例與電液伺服性能檢測綜合實驗臺
配置清單
|
序號 |
名 稱 |
型號 |
數量 |
技術指標 |
備 注 |
|
1 |
雙作用單出桿油缸 |
HOB32*150LA |
2件 |
壓力10Mpa缸徑Ф32mm行程150mm |
|
|
2 |
先導式溢流閥 |
Y-10B |
1件 |
壓力6.3 Mpa 流量10L |
|
|
Y-25B |
1件 |
壓力6.3 Mpa 流量25L |
|
||
|
3 |
遠程調壓閥 |
YTF3-6B |
2件 |
額定流量2L/min調壓范圍0.5-6.3Mpa |
|
|
4 |
先導式減壓閥 |
J-25B |
1件 |
壓力6.3 Mpa 流量25L |
|
|
5 |
順序閥 |
X-25B |
2件 |
壓力6.3 Mpa 流量25L |
|
|
6 |
壓力繼電器 |
EYX15-5 |
1件 |
|
|
|
7 |
節流閥 |
L-25B |
2件 |
壓力6.3 Mpa 流量25L |
|
|
8 |
調速閥 |
Q-25B |
2件 |
壓力6.3 Mpa 流量25L |
|
|
9 |
單向閥 |
I-25B |
3件 |
壓力6.3Mpa流量25L |
|
|
10 |
液控單向閥 |
IY-25B |
1件 |
壓力6.3Mpa流量25L |
|
|
11 |
二位二通行程換向閥 |
22C-25B |
1件 |
壓力6.3 Mpa 流量25L |
|
|
12 |
二位二通電磁換向閥 |
22E2-25BH |
2件 |
壓力6.3 Mpa 流量25L |
|
|
22E2-25B |
1件 |
||||
|
13 |
二位三通電磁換向閥 |
23E2-25B |
1件 |
壓力6.3 Mpa 流量25L |
|
|
14 |
二位四通電磁換向閥 |
24E2-25B |
2件 |
壓力6.3 Mpa 流量25L |
|
|
15 |
三位四通電磁換向閥 |
34E2-25B |
2件 |
壓力6.3 Mpa 流量25L |
|
|
34E2-25BH |
1件 |
||||
|
34E2-25BM |
1件 |
||||
|
16 |
液控順序閥 |
XY-25B |
1個 |
壓力6.3 Mpa 流量25L |
|
|
17 |
環形縫隙測試塊 |
JY-FX |
1件 |
壓力1.5 Mpa 流量10L |
|
|
18 |
細長小孔測試塊 |
JY -XCH |
1件 |
壓力1.5 Mpa 流量10L |
|
|
19 |
薄壁小孔測試塊 |
JY -BBK |
1件 |
壓力1.5 Mpa 流量10L |
|
|
20 |
雙作用雙桿油缸 |
HOB32-2-80 |
1件 |
|
|
|
21 |
蓄能器 |
NXQA-1/10-l-L-A |
1件 |
壓力10 Mpa容積10L |
|
|
22 |
截止閥 |
JY -02 |
1件 |
壓力10 Mpa 流量25L |
|
|
23 |
量筒 |
JY -YL |
1件 |
550ml |
|
|
24 |
快換接頭 |
JY -KJ |
40套 |
壓力10 Mpa |
|
|
25 |
快換接頭(單頭) |
JY -DT |
80個 |
壓力10 Mpa |
|
|
26 |
螺紋接頭 |
JY -JT |
30個 |
壓力10 Mpa |
性能測試用 |
|
27 |
管用直通接頭 |
JY -ZT |
16個 |
壓力10 Mpa |
|
|
28 |
管用直角接頭 |
JY -GZ |
16個 |
壓力10 Mpa |
|
|
29 |
聚氨酯高壓油管 |
XPUΦ8-1 |
16根 |
壓力10 Mpa |
|
|
30 |
三通接頭 |
JY -SF3 |
6個 |
壓力10 Mpa |
|
|
31 |
四通接頭 |
JY -SF4 |
2個 |
壓力10 Mpa |
|
|
32 |
過濾器 |
ZVI-H4010LS |
1個 |
公稱流量40L 過濾精度10m |
|
|
33 |
油路板 |
JY -YLB |
28個 |
壓力10 Mpa |
|
|
34 |
油缸底板 |
JY -DB |
2個 |
壓力6.3 Mpa |
|
|
35 |
頂缸座 |
JY -GZ |
1個 |
壓力6.3 Mpa |
|
|
36 |
高壓球閥 |
YJZQ-J15 |
1件 |
壓力32MPa 通徑15mm |
|
|
37 |
壓力表 |
YTN60 |
1個 |
2.5級10mpa耐震壓力表 |
|
|
38 |
操作總臺 |
JY -ZT |
1個 |
1250X820X800mm 重量280Kg |
|
|
39 |
泵站 |
JY -YZ |
1個 |
容積100L 最高工作壓力7 Mpa 排量10ml/rev 排量16ml/rev 驅動功率2.2KW/3KW |
含:限壓式變量葉片泵電機組合,定量葉片泵電機組合,吸油過濾器，精濾器，空氣過濾器，液位計，溫度傳感器，油溫冷卻循環系統，安全閥 |
|
40 |
電液比例方向閥配比例放大器 |
4WRE6E8-10B/24Z4/M |
1個 |
最大流量65L/min 重復精度￡1% 電磁鐵最大流流1.5A |
|
|
41 |
電液比例溢流閥配比例放大器 |
DBETR-10B/80M |
1個 |
最高設定壓力8MPa,最大流量3L/Min |
|
|
42 |
電液比例調速閥配比例放大器 |
2FRE6-20B/10QM |
1個 |
最大流量10L/Min,最小壓差0.6~1MPa，壓降0.1~0.6MPa |
|
|
43 |
中泰數據采集卡 |
PCI8335A |
1個 |
輸入通道數：單端32路，雙端16路，最大采樣頻率250KHz,輸出通道數：單端4路 |
|
|
常用工具及易損件 |
||||
|
序號 |
名 稱 |
型號 |
數量 |
備 注 |
|
1 |
密封膠帶 |
|
2卷 |
|
|
2 |
密封圈 |
|
1組 |
|
|
3 |
6"活動扳手 |
|
1個 |
|
|
4 |
19-22開口扳手 |
|
1個 |
|
|
5 |
22-24開口扳手 |
|
1個 |
|
|
6 |
24-27開口扳手 |
|
1個 |
|
|
7 |
3mm內六角扳手 |
|
1個 |
|
|
8 |
5mm內六角扳手 |
|
1個 |
|
|
9 |
6mm內六角扳手 |
|
1個 |
|
|
10 |
6"內卡環鉗 |
|
1個 |
|
|
11 |
6"外卡環鉗 |
|
1個 |
|
|
12 |
十字起 |
|
1把 |
|
|
13 |
一字起 |
|
1把 |
|
|
14 |
元件存放盆 |
|
3個 |
|
|
15 |
漏斗 |
|
1個 |
|
|
16 |
32"紅色液壓油 |
25kg |
|
|
JYYB-IID電液比例與電液伺服性能檢測綜合實驗臺
電器配置清單
|
序號 |
名稱 |
規格 |
數量 |
備注 |
|
1 |
可編程控制器 |
FX-14MR-D |
1 |
三菱電機 |
|
2 |
手編器 |
FX-20P |
1 |
1[選配] |
|
3 |
PLC編程電纜 |
SC-09 |
1 |
|
|
4 |
PLC編程軟件 |
|
1 |
|
|
5 |
繼電器 |
MY4NJ |
6 |
歐姆龍 |
|
6 |
接近開關 |
TX-SN5C-NPN |
4 |
臺灣北崎電氣 |
|
7 |
霍爾元件 |
TX-12N4C-NPN |
1 |
|
|
8 |
三相KW表 |
DK3-DV05 |
1 |
|
|
9 |
三相功率變送器 |
DQ33S-W3.3KW |
1 |
|
|
10 |
開關電源 |
S200-24 |
1 |
上海任重儀表有限公司
|
|
11 |
開關電源 |
12V/55A |
1 |
|
|
12 |
變壓器 |
TK500 |
1 |
長沙麓山變壓器總廠 |
|
13 |
變壓器 |
TK35/24 |
1 |
長沙麓山變壓器總廠 |
|
14 |
空氣開關 |
DZ47-16A |
1 |
施乃特電器有限公司 |
|
15 |
保險 |
RT18-32 |
3 |
|
|
16 |
交流接觸器 |
[JZC1-44/36V] |
7 |
中國民揚電器集團 |
|
17 |
航空插 |
XS12/2P |
16 |
邁峰儀表接插件廠
|
|
18 |
航空插 |
XS12/3P |
11 |
|
|
19 |
航空插 |
XS12/4P |
8 |
|
|
20 |
航空插 |
XS16/4P |
1 |
|
|
21 |
紅燈按扭 |
ZB2-BWB41C |
1 |
施耐德電氣
|
|
22 |
綠燈按扭 |
ZB2-BW31C |
8 |
|
|
23 |
紅燈按扭 |
ZB2-BWB42C |
4 |
|
|
24 |
黃燈按扭 |
ZB2-BWB51C |
6 |
|
|
25 |
轉換按扭 |
PBC[Y090]LYA7 |
1 |
上海臺博電器有限公司 |
|
26 |
方型按扭 |
LAS1J-22Z |
1 |
淅江紅波按扭制造有限公司 |
|
27 |
電壓表 |
85C-V30V |
1 |
凱達利儀表有限公司 |
|
28 |
電流表 |
85C-A20A |
1 |
|
|
29 |
指示燈 |
NHC-24V |
4 |
上海馮事達電氣有限公司 |
|
30 |
接線端子 |
1534 |
2 |
|
|
31 |
數顯轉速板 |
|
1 |
嘉國教儀
|
|
32 |
數顯溫度板 |
|
1 |
|
|
33 |
信號轉換板 |
|
1 |
|
|
34 |
液壓臺軟件 |
|
1 |
|
|
35 |
壓力傳感器 |
PGS20S-10mpa |
2 |
北崎電氣有限公司 |
|
36 |
壓力傳感器 |
PGS20S-2mpa |
7 |
|
|
37 |
渦輪流量傳感器 |
LWGY-10 |
1 |
|
|
38 |
渦輪流量傳感器 |
LWGY-4 |
1 |
|
|
39 |
位移傳感器 |
WYDC160L |
1 |
合肥高創傳感器有限公司 |
|
40 |
數據采集卡 |
PCI8310 |
1 |
中泰研創科技有限公司 |
