（特別說明：長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產，以下為實驗設備基礎參數，如需定制請電話聯系）

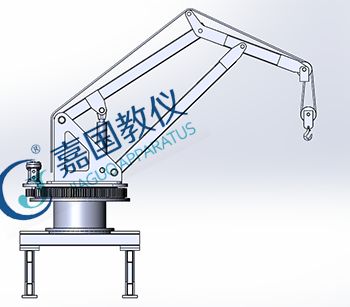

門座式起重機是以自走式門座為載體配以起重設備工作裝置和操縱機構組成的港口自行起重機械，是工程機械中用途很廣泛的一個機種。它是海港、海運碼頭等工程中起運、提升的專用作業機械。
一、實驗項目
1、門座式機臺、鶴式組合吊臂，電液傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、門座式、鶴式機電起重機械演示控制實驗。
3、可編程序控制器（PLC）電氣控制實驗：機-電一體控制實驗。
二、實驗內容
1、起重機械演示控制實驗一
吊架回轉 T 吊架變幅T吊具裝載T吊具起升
2、起重機械演示控制實驗二
吊架回轉 T 吊架變幅T吊具降落T吊具卸載
3、可編程序控制器（PLC）電氣控制實驗：機-電一體控制實驗。
1) PLC指令編程控制；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
三、性能與特點
1、實驗臺采用工字鋼、冷軋鋼板（并經過噴塑、防腐處理）制作，門座式結構，控制推操作于一體。
2、開放式電氣控制操作臺柜為遠程控制，整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、起重機械按實物比例縮小的全金屬結構，實驗時啟動機電控制系統根據實驗要求模以操作機械進行工作。
4、起重機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
四、外形尺寸：1.0×1.6×1.8m
重量：約500kg以上
五、液壓實驗臺的具體配置
|
序號 |
名稱 |
規格型號 |
數量 |
廠 家 |
備 注 |
|
擴展機械模塊1（起重機械） |
|||||
|
1 |
起吊用交流帶減速調速電機 |
0.75kW |
1 |
CH22-750-20S |
帶制動 |
|
2 |
直流帶減速調速電機 |
0.4kW |
1 |
CH22-400-20S |
帶制動 |
|
3 |
伺服電動缸 |
|
1 |
freud |
|
|
4 |
變幅臂梁 |
|
1 |
嘉國教儀 |
|
|
5 |
起吊機構 |
|
1 |
嘉國教儀 |
|
|
6 |
吊具 |
|
1 |
嘉國教儀 |
|
|
7 |
回轉機構 |
|
1 |
嘉國教儀 |
|
|
8 |
門座式鶴式起重機臺 |
|
1 |
嘉國教儀 |
|
|
9 |
遠程控制臺柜 |
|
1 |
嘉國教儀 |
|
|
測控元器件 |
|||||
|
10 |
PLC |
FX1S-20MR |
1 |
三菱 |
|
|
11 |
PLC通訊電纜 |
|
1 |
三菱 |
|
|
12 |
接近開關 |
LJ12A3-4-Z/BX |
2 |
長豐電子 |
|
|
13 |
中間繼電器 |
HH54P |
9 |
前進電器 |
DC24V |
|
14 |
接觸器 |
CJ20-25 |
3 |
德力西 |
20A 220V |
|
15 |
三相漏電保護開關 |
DZ47LE |
1 |
德力西 |
C20 |
|
16 |
塑料外殼式斷路器 |
DZ108-20 |
2 |
德力西 |
6.3-10A |
|
17 |
單極斷路器 |
DZ47-63 |
2 |
德力西 |
C6 1P |
|
18 |
單極斷路器 |
DZ47-63 |
2 |
德力西 |
C3 1P |
|
19 |
緊停按鈕 |
LAY50-11Z |
1 |
上海雙科 |
|
|
20 |
自鎖帶燈按鈕 |
LAY50-11DT/24 |
12 |
上海雙科 |
|
|
21 |
兩檔旋鈕 |
LAY50-11X2 |
2 |
上海雙科 |
|
|
22 |
信號燈 |
NXD-211 |
21 |
上海雙科 |
24V |
|
23 |
開關電源 |
HS-150-24 |
1 |
上海明緯 |
|
|
24 |
普通按鈕 |
CAY50-11 |
9 |
上海雙科 |
|
|
25 |
快速插頭插座 |
XS12K2P |
18 |
錦連電器 |
二芯 |
|
26 |
二極管 |
ZN4007 |
6 |
MIC |
200V |
|
27 |
電器控制模塊 |
|
1 |
嘉國教儀 |
|
|
軟件與文檔資料 |
|||||
|
28 |
PLC編程軟件 |
|
1 |
三菱 |
|
|
29 |
PLC編程手冊 |
|
1 |
三菱 |
|
|
30 |
實驗指導書 |
|
1 |
嘉國教儀 |
|
|
31 |
裝箱單 |
|
1 |
嘉國教儀 |
|
