（特別說明：長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產，以下為實驗設備基礎參數，如需定制請電話聯系）
第一柜 常用標準件及螺旋傳動
|
懸置螺母（實物） |
園螺母（實物） |
園螺母止動墊圈 |
園柱管螺紋 |
|
六角厚螺母 （實物） |
環形螺母 （實物） |
普通平墊 （實物） |
園錐管螺紋
|
|
六角自鎖螺母（實物） |
單恥動墊圈
|
彈簧墊圈 （實物） |
單線螺紋
|
|
六角螺母（實物） |
雙耳止動墊圈
|
方斜墊圈 （實物） |
雙線螺紋
|
|
蓋形螺母（實物） |
外舌止動墊圈
|
矩形螺紋
|
三線螺紋
|
|
六角槽螺母 （實物） |
外卡 （實物） |
鋸齒形螺紋
|
千斤頂
|
|
方螺母（實物） |
內卡（實物） |
梯形螺紋 |
螺桿傳動 |
|
六角扁螺母 （實物） |
內齒彈性墊圈
|
普通細牙螺紋
|
臺虎鉗
|
|
蝶形螺母 （實物） |
外齒彈性墊圈
|
普通粗牙螺紋
|
|
第二柜 常用標準件及螺紋聯接
|
方頭緊定螺釘（實物） |
六角頭鉸制孔螺栓（實物） |
T型槽用螺栓 （實物） |
半圓螺釘聯接 （實物） |
|
半園螺釘 （實物） |
十字沉頭螺釘 （實物） |
吊環螺釘 （實物） |
吊環螺釘聯接 （實物） |
|
內六角螺栓（實物） |
地腳螺釘聯接 （實物） |
不正確 （實物） |
T型槽螺栓聯接 （實物） |
|
等長雙頭螺栓（實物） |
雙頭螺柱 （實物） |
斜臺 （實物） |
雙螺母止動彈簧墊圈 （實物） |
|
焊接頭螺栓（實物） |
內六角尖端螺釘（實物） |
沉 （實物）（實物） |
單耳雙耳墊圈止動 （實物） |
|
腰環螺柱（實物） |
內六角緊定螺釘（實物） |
凸臺 （實物） |
自鎖螺母開口銷止動 （實物） |
|
鉤頭螺柱（實物） |
正確 （實物） |
腰環螺栓聯接 （實物） |
外舌圓螺母止動 （實物） |
|
馬車螺釘 （實物） |
減載套筒 （實物） |
雙頭螺栓聯接 （實物） |
|
|
六角螺栓A（實物） |
減載鍵 （實物） |
等長螺栓聯接 （實物） |
|
|
六角螺栓B（實物） |
減載銷 （實物） |
鉤頭螺釘聯接 （實物） |
|
第三柜 常用標準件及鍵聯接
|
導向平鍵 |
鉤頭滑鍵 |
導向平鍵聯接 |
鉤狀楔鍵聯接 |
|
雙園頭平鍵 |
園柱端滑鍵 |
方頭平鍵聯接 |
切向鍵聯接 |
|
方頭平鍵 |
園頭楔鍵 |
雙園頭平鍵聯接 |
半園鍵聯接 |
|
單園頭平鍵 |
方頭楔鍵 |
單園頭平鍵聯接 |
鉤頭滑鍵聯接 |
|
切向鍵 |
鉤頭楔鍵 |
園頭楔鍵聯接 |
園柱端滑鍵聯接 |
|
園頭平鍵 |
半園鍵 |
方頭楔鍵聯接 |
|
注：全部鋁制
第四柜 鍵銷及其聯接
|
三角形花鍵 |
銷軸 |
槽銷之二 |
六角形無鍵聯接 |
|
漸開線花鍵 |
圓錐開尾銷 |
開口銷 |
三角形無鍵聯接 |
|
矩形花鍵 |
定位銷 |
聯接銷 |
方形無鍵聯接 |
|
側面定心 |
圓柱銷 |
螺紋圓錐銷應用 |
槽銷應用 |
|
內徑定心 |
彈簧銷 |
開口銷應用 |
彈性環聯接 |
|
外徑定心 |
內螺紋圓錐銷 |
開尾圓錐銷的應用 |
安全銷聯接 |
|
螺栓銷 |
槽銷之一 |
圓錐肖應用 |
圓錐銷 |
第五柜 鉚接焊膠接過盈配合
|
七種常用的鉚接后鉚釘型式 |
角接頭五種
|
錐形及育孔接頭三種
|
|
雙蓋板對接逢 |
壓配合構件的結構 |
雙接焊線 |
|
搭接逢
|
軸承無輔助件聯接
|
園柱形接頭四種
|
|
單蓋板對接逢 |
連緣焊接線 |
過盈配合聯接 |
|
板件接頭九種 |
焊逢的基本型式 |
|
第六柜 帶傳動
|
七種V型帶的戳面尺寸比照（實物） |
原始式
|
同步齒形帶 （實物） |
|
平型帶傳動受力情況
|
同步齒形帶傳動 （實物） |
多楔帶 （實物） |
|
Y、Z、A、B、C、D、E、V型帶傳動受力情況 |
V型帶傳動 （實物） |
平皮帶 （實物） |
|
實心式 （鋁制） |
平皮帶傳動 （實物） |
帆布帶 （實物） |
|
孔板式 |
園帶（實物） |
平膠帶（實物） |
|
輪輔式 |
V型帶（實物） |
|
|
|
活動V型帶（實物） |
|
第七柜 帶的張緊裝置及初拉力控制
|
滑道式定期張緊裝置 （實物） |
內則張緊輪張緊裝置 （實物） |
|
擺架式定期張緊裝置 （實物） |
外則平型帶張緊裝置 （實物） |
|
利用電機重量自動張緊裝置 （實物） |
|
第八柜 鏈傳動
|
鏈傳動（鋁制）（實物） |
開口銷式（實物） |
螺栓聯接式（實物） |
|
原始鏈傳動
|
外導片 （實物） |
整體式 （實物） |
|
雙例鏈（實物） |
內導片（實物） |
焊接式 |
|
單例鏈（實物） |
滾柱式 |
孔板式 |
|
彈簧卡片式（實物） |
軸牙式 |
整體式雙例鏈輪 |
|
過度連接式（實物） |
園銷式 |
牙盤（實物） |

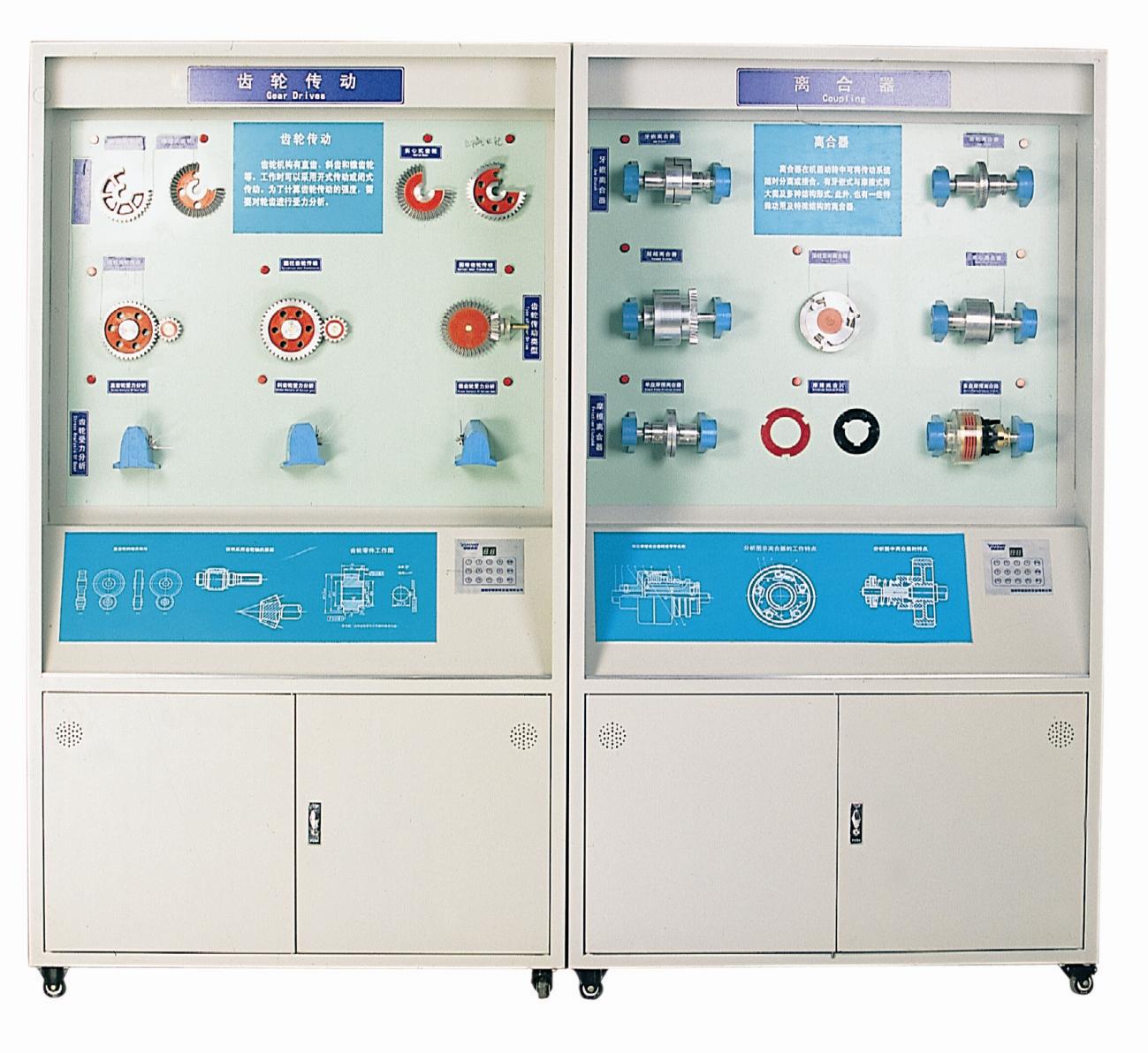

第九柜 齒輪傳動
|
直齒園柱齒輪嚙合傳動 |
直齒園錐齒輪嚙合傳動
|
磨損
|
|
斜齒園柱齒輪嚙合傳動 |
園信內嚙合齒輪傳動
|
直齒折斷
|
|
園柱人字齒輪傳動 |
塑性變形
|
直齒受力分析
|
|
螺旋齒輪嚙合傳動 |
點蝕
|
園錐齒輪受力分析
|
|
齒輪齒條嚙合傳動 |
膠合
|
斜齒受力情況
|
|
蝸輪蝸桿傳動 |
蝸輪受力分析 |
澆鑄式 |
|
普通蝸桿 |
車制式蝸桿 |
整體式 |
|
實心結構齒輪 |
孔板式結構齒輪 |
齒圈式蝸輪 |
|
園弧蝸桿傳動 |
蝸桿受力分析 |
螺栓聯接式 |
|
園弧蝸桿 |
銑車制蝸桿 |
|
|
腹板式結構齒輪 |
輪輻式結構齒輪 |
|
第十一柜 滑動軸承
|
各種軸瓦 |
自位軸承 |
拖拉機連桿 |
|
整體式滑動軸承 |
空心式 |
橢圓軸承 |
|
對開式滑動軸承及軸套結構
|
靜壓向心軸承
|
多油楔軸承
|
|
多油楔推力軸承示意圖
|
實心式
|
扇形塊可傾軸瓦軸承
|
|
可傾扇推力軸承示意圖 |
多環式 |
車床主軸 |
第十二柜 滾動軸承
|
球短園柱滾子（實物） |
滾針 |
|
鼓形滾子 |
系列對比：軸承：100、101、102、103、104、106、108、112、114 |
|
園錐滾子 |
軸承類型及代號：206、1206、3506、2206、4074108、36206、7206、8306、229908 |
|
長園柱滾子 |
寬度系列：軸承：7000108、108 |
|
空心螺旋滾子 |
直徑系列：軸承：108、208、308、408 |
第十三柜 典型的滾動軸承組合設計
|
3600型正裝 （軸承）（螺釘） |
2000型游動 （軸承）（螺釘） |
2206徑向 |
|
一端固定 |
7000型正裝 |
游動端306毛氈密封 |
|
一端流動 （軸承）（螺釘） |
毛氈油構密封 （軸承）（螺釘） |
一端固定 |
|
兩端固定式軸承 （軸承）（螺釘） |
7000型反裝毛氈密封 （軸承）（螺釘） |
一端游動 |
|
兩端游動軸承 （軸承）（螺釘） |
6000型正裝 （軸承）（螺釘） |
固定端38306軸向 （軸承）（螺釘） |
|
OOOO型固定 |
OOO型游動油構密封 （軸承）（螺釘） |
|
第十四柜 聯軸器
|
套筒聯軸器 |
尼龍柱銷聯軸（實物） |
|
萬向節聯軸器 |
十字滑塊聯軸器 |
|
彈性圓柱銷聯軸器 （實物） |
輪胎式聯軸器 （實物） |
|
凸緣式聯軸器（實物） |
夾殼式聯軸器（實物） |
|
雙排鏈聯軸器（實物） |
齒輪聯軸器（實物） |
|
撓性爪型聯軸器（實物） |
不帶中間套筒的撓性盤形聯軸器（實物） |
第十五柜 離合器
|
三角形 |
圓錐磨擦離合器 |
|
側齒型 |
齒輪離合器 |
|
梯形 |
內磨擦片（實物） |
|
矩形 |
外磨擦片（實物） |
|
超越離合器（實物） |
多片式磨擦離合器 |
|
單圓盤磨擦離合器 |
鋼球離合器（實物） |
第十六柜 減速器
|
減速器類型與結構（4臺） 單級圓柱齒輪減速器、單級圓錐齒輪減速器、單級蝸桿蝸輪減速器、雙級圓柱齒輪減速器、圓柱圓錐齒輪減速器裝配圖、蝸桿齒輪減速器裝配圖。 |
|
減速器附件（8件） 1）油標 2）油尺 3）起重吊環 4）銷 5）透氣塞及通氣器 6）螺塞 7）視孔蓋 8）擋油環 |
第十七柜 軸的典型結構及軸上零件固定方法
|
砂輪越程槽 |
利用套筒及園螺母定位（實物） |
|
螺紋退刀槽 |
輪轂兩面端制 |
|
軸肩過渡結構 |
配合軸段兩面端 |
|
軸端檔圈定位（實物） |
利用彈簧擋圈定位（實物） |
|
利用園錐形軸端定位（實物） |
螺釘鎖緊擋圈（實物） |
|
利用雙螺母定位（實物） |
階梯軸結構實物） |
第十八柜 彈簧
|
兩端圈不平整不磨頭（鋼絲） |
組合彈簧（鋼絲） |
扭轉彈簧四種（鋼絲） |
|
兩端圈不平整磨頭（鋼絲） |
腰鼓彈簧（鋼絲） |
盤形彈簧（鋼絲） |
|
兩端圈平整磨頭（鋼絲） |
園錐彈簧（鋼絲） |
彈簧秤（鋼絲） |
|
兩端圈平整不磨頭（鋼絲） |
沙發彈簧（鋼絲） |
閉心離心離合器 （鋼絲）（實物） |
|
汽車限振彈簧 （實物） |
大小鉤環彈簧八種（鋼絲） |
鐘表發條 （實物） |
第十九柜 小型機械結構設計實例
|
電動剪刀（1臺） |
雕刻機 |
|
電刨（1臺） |
角磨機 |
|
家用壓面機（1臺） |
榨汁機（1臺） |
|
粉碎機（1臺） |
充電手電鉆 |
|
臺扇（1臺） |
|
第二十柜 潤滑與密封
|
油芯式（實物） |
旋塞（實物） |
毛氈式密封之一（實物） |
|
直通式（實物） |
針閥式（實物） |
毛氈式密封之二（實物） |
|
接頭式（實物） |
皮圈（實物） |
V型圈密封（實物） |
|
壓法油杯之一 （實物） |
毛氈圈（實物） |
金屬環密封（實物） |
|
壓法油杯之二 （實物） |
紙圈 （實物） |
迷宮式密封 （軸承） |
|
旋套式（實物） |
骨架式（實物） |
離心式密封（軸承） |
|
旋蓋式（實物） |
V型式（實物） |
螺旋密封（軸承） |
|
油槍（實物） |
O型式（實物） |
間切式密封（軸承） |
|
油標（實物） |
骨架式密封（實物） |
機械密封 |
|
油尺（實物） |
O型圈密封（實物） |
|
（1）陳列柜模型由全優質鋁合金、實物模型、工程塑料、透明有機玻璃精加工制造，陳列柜體用厚度大于1.2mm的冷軋板成型、表面噴塑制作、柜上部日光燈照明，帶鎖玻璃門。
（2）陳列柜的模型動作和講解采用先進的單片機技術、VB語言程序控制系統加語音芯片灌制語音及直流電源。講解詞播放效果：100平方米內聲音洪亮、清晰。
（3） 可遙控（無線遙控距離0-50米）實現順序動作播音講解，或單柜任意模型的動作和講解，或只動作不播音的控制（我公司在同行業率先推出無線遙控系統+語音芯片播音，不受場地和光源影響，排除了光盤因使用時間或其它原因引起的語音失真的現象，性能可靠，可操作性強）。
（4） 電動模型由微電機驅動。連續運行時間：1小時無卡死現象 ；
（5） 金屬件模型表面作防銹處理，非金屬件10年不老化。
（6） 陳列柜尺寸：1200（長）、400（寬）1900（高）。
（7） 輸入電壓：交流220V 400w
五、提供的文檔
1、產品說明書1份；
2、CD（講解詞）1張
（隨機配使用說明書）
附件：
1、產品彩圖
