序號

名稱

內容

備注

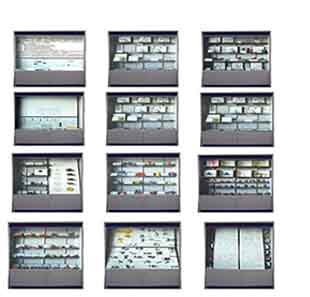

第一柜

制圖基本知識與工具

前言，圖紙幅面尺寸，圖框格式，規定比例標準定體，鉛筆，帶橡皮擦的鉛筆，圓形量角器，比例尺，幾何板，橡皮擦，大圓規，小圓規，三角尺（2種），扁尺（2種）。

實物

第二柜

點、直線、平面的投影

點在V、H、W面體系中的投影，投影面平行線（3種），平面投影的特性，（3件），中心投影法，正投影法，斜投影法，投影面平行面的投影圖例（3種），一般位置直線，作線段AB3、2的分點C。

模型用彩色玻璃球，不銹鋼絲制作，投影板采用優質白色鈣塑板制作。

第三柜

點、直線、平面的相對位置

兩點的相對位置，平行兩直線的投影位置，交叉的兩直線位置，一般位置直線的投影圖，用輔助線法求直線與平面的慣穿點。

利用投影的集聚性求兩平面的交線，處于投影面平行面位置的跡線平面（3件）。

彩色有機玻璃等。

第四柜

曲線、曲面

斜置的圓柱、斜圓柱、左上角有四分之一圓柱槽的四棱柱，斜置的圓錐、斜圓錐、上下倒置的圓臺，有半個圓臺槽的半圓柱，有半球槽的圓柱體、組合回轉體實例（1），組合回轉體實例（2），頂尖、圓環、圓柱中間開槽、斜切圓柱、球的截交線、圓柱交線球面的水平投影的轉向輪廓線、圓錐與平面的截交線的投影、雙曲拋物面、單葉回轉雙曲面（2件）、柱狀面、錐狀面。

優質香樟木制作、表面彩色油漆區分。

第五柜

相慣線

兩圓柱正交相慣的兩種情況（3件）、作圓柱圓錐的相慣線、圓柱與圓錐相慣（3種）、圓柱穿孔的相慣線（軸向圓柱孔、不等徑圓柱孔、等徑圓柱孔），圓臺與半球的相慣線，相慣線的特殊情況（3種）。

優質香樟木制作、表面彩色油漆區分。

第六柜

表面相交

正六棱柱投影、圓柱的投影、圓錐的投影、圓球的投影、三棱錐表面投影、半圓球凹槽投影、圓錐表面取點、圓錐截交線投影、立體表面交線實例模型（10件）

優質香樟木制作、表面彩色油漆區分。

第七柜

組合體

組合體的組合形式，組合體的分類（切割型、疊加型、綜合型）、組合體（7件）、看組合體視圖（9件）。

優質香樟木制作、表面彩色油漆區分。

第八柜

機件的表達方式

視圖（3件）、剖面（2件）、簡化畫法（2件）、剖視（局部剖視、階梯剖、連桿的旋轉剖、剖視圖、半剖視圖、盤蓋旋轉剖、剖視圖）。

第九柜

零件圖表達方式

跟刀架、手輪、端蓋、渦輪減速箱、端蓋、支架、閥蓋、搖臂等。

優質鋁合金制作。

第十柜

裝配圖表達方式

三星齒輪傳動機構、折角閥、滑動軸承、銑刀頭、機用虎鉗。

優質鋁合金制作。

第十一柜

標準件

常用標準螺紋（三角形、梯形、鋸齒形、圓柱管螺紋、單線螺紋、雙線螺紋、雙頭螺柱聯接、螺栓聯接），常用的螺栓改緊固件（開槽盤頭螺釘、內六角圓柱頭螺釘、十字槽沉頭螺釘、開槽錐端緊定螺釘、六角頭螺栓、雙頭螺柱、I型六角螺母、六角開槽螺母、平墊圈、彈簧墊圈），

軸承（單列向心球軸承、圓錐滾子軸承、推力球軸承），焊接件、焊接接頭形式（對接接頭、T型接頭、角接接頭、搭接接頭）。

第十二柜

習題集模型

本習題集型由支架，端蓋等50件模型組成

優質香樟木制作、表面彩色油漆區分。
